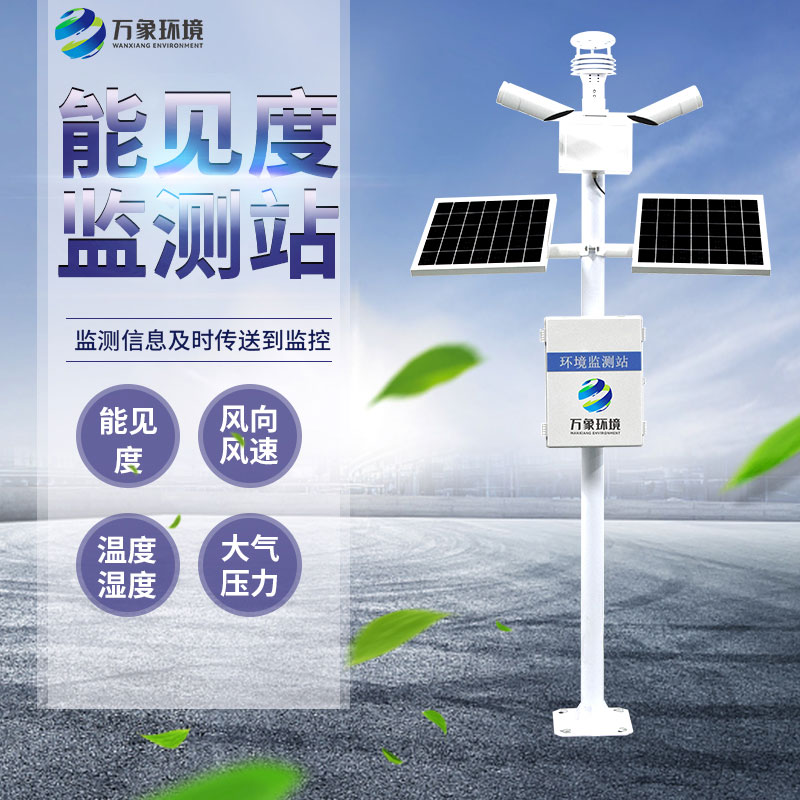

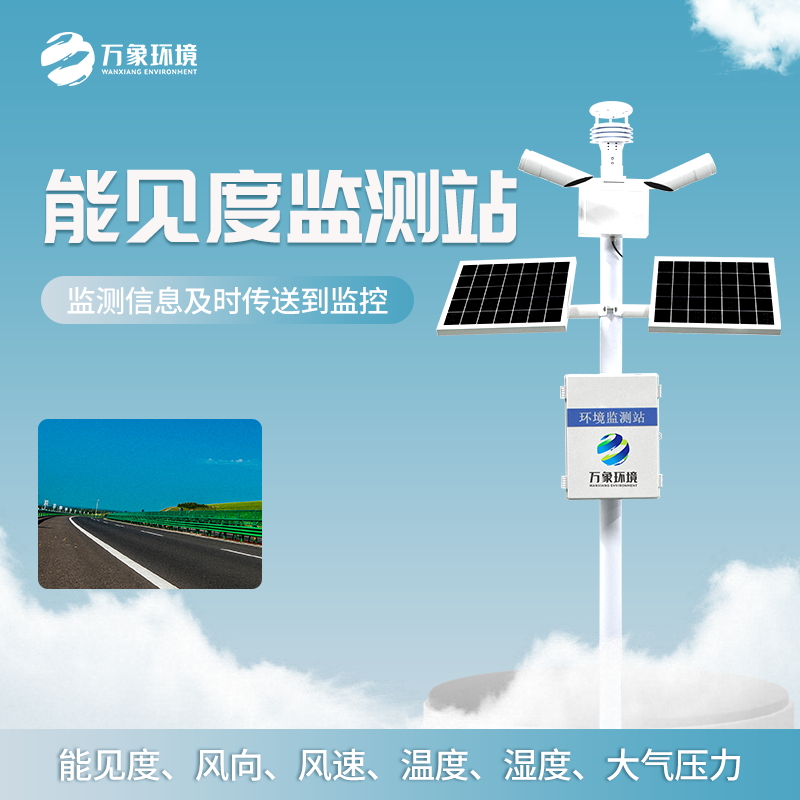

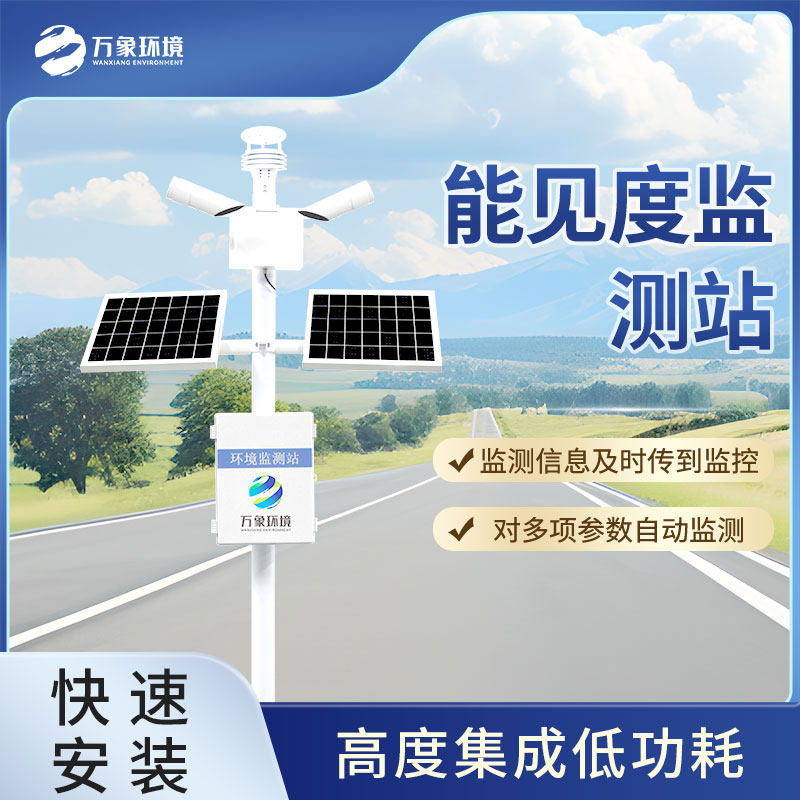

能見度傳感器儀器概述

能見度傳感器又稱道路能見度傳感器，能見度儀，能見度傳感器采用一體化結構設計，緊湊小巧，傳感器尺寸和重量非常小，包裝、儲運、安裝方便，可對大氣能見度進行連續測量輸出，適用于氣象、交通、航空、電力等行業。

能見度反映大氣渾濁程度，是表征近地表大氣污染程度的一個重要物理量。同時在氣象、交通、航空、電力等行業意義重大。

儀器的發射端發出光輻射對于臨近的采樣空間中的大氣進行照射，大氣樣本中的氣溶膠對照射的粒子產生散射，其散射光強的大小與粒子濃度及其尺度相關，而粒子濃度與與其尺度又能客觀的反應大氣能見度。散射式能見度測量?jī)x通過測量特定角度上的散射光強，并根據其與總散射量之間的關系確定總散射系數，因?yàn)楣庠诙叹嚯x的氣溶膠中傳播，氣溶膠對其的吸收系數是可以忽略不計的，所以利用總散射系數就可以求得能見度。

能見度儀提供多組內置命令用于配置系統參數和控制系統多種功能。在組裝和維護過程中，需要一個顯示終端來檢查系統參數，并可以用來更改參數值。

主要性能指標：

 工作環境溫度： －40—+60℃

工作相對濕度： 0—100%

地域適應性：可在沿海地區連續使用

儀器功能特點

主要功能

l 可對大氣能見度進行連續測量輸出。

l 儀器具有自檢能力，可對自身的12V供電電壓，接收器、發射器溫度，接收器信號及零點信號等進行實時檢測，并給出狀態報警指示。

l 儀器數字輸出接口標配為RS-485，支持Modbus RTU通信協議。

l 儀器可設置ID號以標識身份，ID=00為通用標識，ID號出廠時均為通用標識，用戶可通過命令進行設置新的ID號，ID號一旦設定不受設備斷電影響，此功能在多機聯網共用主站時用以區分布點儀器。

儀器特點

l 結構特點：能見度儀采用一體化結構設計，緊湊小巧，傳感器尺寸和重量非常小，包裝、儲運、安裝方便，也可以做為便攜式儀器使用；獨特的雙散射接收器結構設計，對太陽和其它雜光干擾降到了最低。

l 發射器和接收器窗口透鏡經過了特殊的防灰塵、防霉菌鍍膜處理，使鏡頭在自然環境中積累灰塵的厚度與速度大大降低，同時也降低了鹽霧與油污的污染幾率。

l 儀器結構材料為高質量硬質鋁材，表面進行了陽極鈍化處理，并進行多道噴漆保護；所有螺釘均選擇耐腐蝕不銹鋼螺釘；殼體內部是密封的，達到了IP65防護等級，具有沿海氣候適應性。

l 儀器功耗極低，在冬天發射器頻繁加熱狀態，也只小于5W，因此可適應蓄電池或太陽能板供電的電源工作方式。直流12VDC供電，方便系統集成。

l 儀器采集器設計上強調長期運行的穩定性，內置看門狗電路，經過長期運行考驗，儀器工作穩定、可靠。

l 實時數據顯示：傳感器可以輸出一系列的數字信息，操作人員可以自由選擇15秒或60秒間隔時間，信息可以通過自動應答或被動招測方式輸出。

l 上位計算機可以靈活地顯示以下內容：

l a）每個信息可以帶有時間日期標記；

l b）信息內容能以固定的幾種模式輸出，每種模式均有狀態報警數值提示；

l 儀器的直流供電電路具有防反接和自恢復保險雙重設計，即使用戶誤操作，也不會引起儀器線路板燒毀，無需更換保險絲，重新正確操作后即可恢復正常。

l 儀器的通訊接口芯片具有15KV的防靜電保護，在用戶接線操作時可最大限度保護電路免受人體靜電的危害。

l 儀器具有防雷措施，其通信接口和電源接口均具有防雷設計，可將雷擊損害降到最低。
